產品介紹

一、產品概述

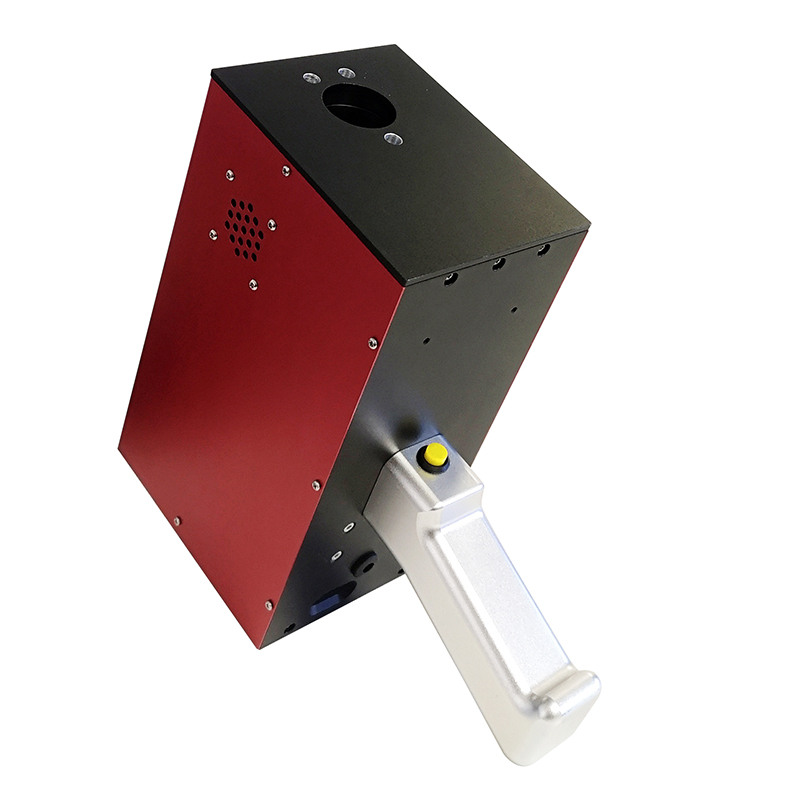

ZTT-101C型便攜式逆反射標志測量儀是北京天地星火科技發展有限公司公司研制生產的智能交通標志逆反射系數測量儀器，可用于實驗室、現場測量交通標志（反光膜）材料、車身反光貼等材料的逆反射系數。適用于質量監督部門、工程施工和監理單位等對逆反射系數的質量控制、檢驗；交通管理部門、車輛檢測所對貨車類機動車車身反光標識反光性能的測量；逆反射材料生產廠家對其生產的反光材料質量的監測。

該儀器的設計符合國際標準ISO 3864（1984）和國際照明委員會（CIE）NO.54技術規范的規定，并參照其它國家有關標準：如美國ASTM E808-01《逆反射描述標準》、ASTM E809-00《逆反射器光學性能的測量》、ASTM E810-00《反光膜逆反射系數測試方法》；德國DIN 67520-1994等。儀器性能符合我國國家及行業相關標準GB/T 26377-2010《逆反射測量儀》、GB/T18833-2012《道路交通反光膜》、GB/T-28468-2012《中小學生交通安全反光校服》、GB/T-20653-2020《警示服標準》的要求而設計。符合JJF 1809-2020《逆反射測量儀校準規范》、GB21861-2014《機動車安全技術檢驗項目和方法》規定的要求。

二、符合標準

GB/T18833-2012《公路交通標志反光膜》

GB/T26377-2010《逆反射測量儀》

JJF1809-2020《逆反射測量儀校準規范》

GB38900-2020《機動車安全技術檢驗項目和方法》

三、技術參數

1. 觀測角（α）：標配0.2°；

2. 入射角（β）：標配-4°；

3. 光源色溫：2856K±50K（CIE A光源）；

4. 探測器：硅二極管，經濾光器修正后符合CIE標準光度觀察者光譜光視效率的要求；

5. 逆反射系數測量范圍：0～5000 cd·lx^-1·m^-2；

6. 分辨率：0.1 cd·lx^-1·m^-2；

7. 重復性測量誤差：≤2%；

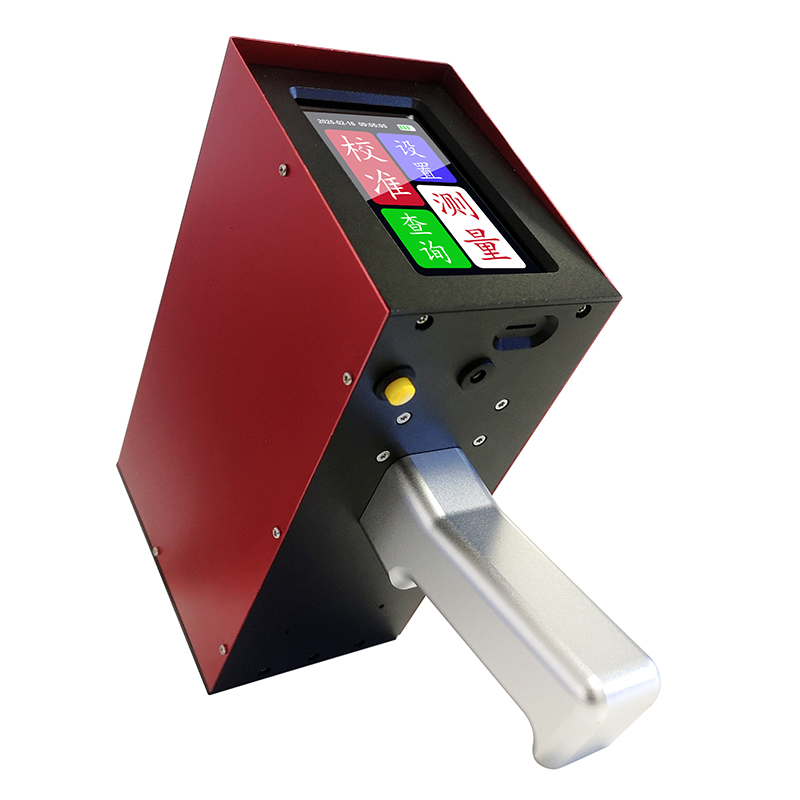

8. 屏幕：4.3寸高清IPS彩色觸摸LED日光顯示屏(分辨率800*480)

9. 數據儲存：＞15萬條測試信息

10. 存儲方式：TF卡存儲數據（自帶TF數據存儲卡可與電腦連接導出存儲數據）

11. 語音播報：標配

12. 溫濕度顯示：標配

13. 自動存儲：支持

14. 一鍵測量按鍵：支持

15. 自動關機：支持（可自行設置自動關機時間）

16. 語言：中文/English

18. 語音開關：支持

19. 背光調節：0-9級亮度可調

20. 日期顯示及設置：支持

21. 數據修正：支持?jǐn)?shù)據分段折線修正

22. 電源供應：8.4V鋰電池供電（5200mA）。

23. 操作溫度：-10℃—50℃

24. 操作濕度：10%—90%，無結露

25. 凈尺寸：220mmx100mmx240mm

26. 凈重量：2.2kg(主機)

四、功能特點

? 可一次校準12種顏色

? 無需每次開機都進行校準

? 一鍵測量功能

? 觸屏操作，簡單快捷

? 測試數據實時語音播報

? 數據通過TF卡上傳電腦

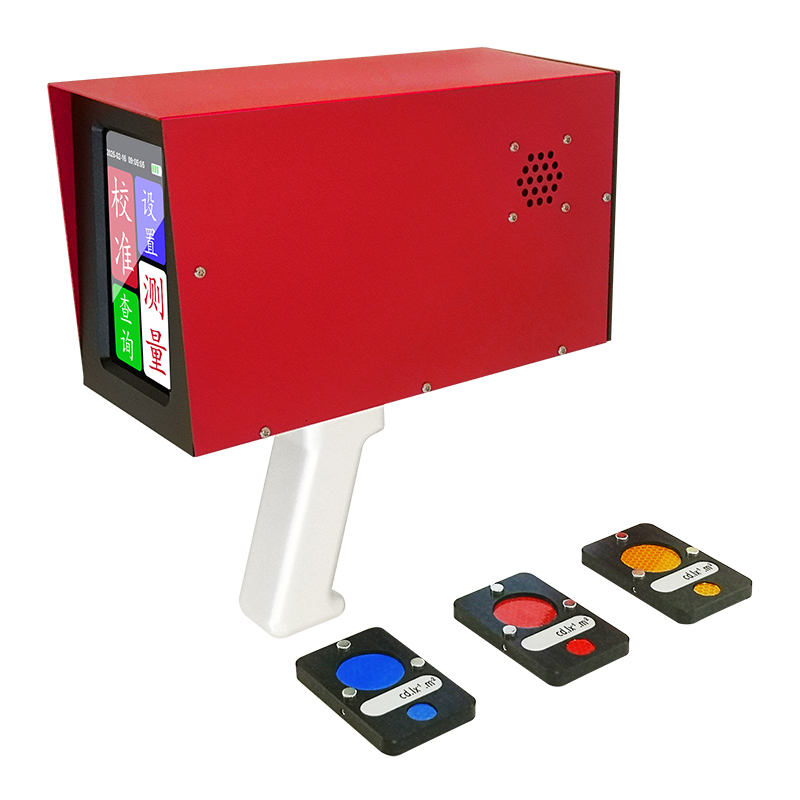

? 主機標配3塊磁吸式校準板

五、裝箱清單

序號	物品名稱	規格 / 詳情
1	主機	1 臺
2	校準板	3 塊（白黃、紅綠、藍黑）
3	讀卡器	1 個
4	充電器	1 個
5	儀器箱	1 個
6	合格證、保修卡、說明書	各 1 份

結構圖[1410] 拷貝.jpg

【2】ZTT-101C【選配】_畫板 1.jpg





編號	技術名稱	參數	編號	技術名稱	參數
1	觀測角（α）	0.2°	10	屏幕尺寸	4.5" 854x480 (觸摸屏)
2	入射角（β）	－4°	11	存儲卡類型	TF存儲卡
3	光源	暖白色發光二極管	12	充電方式	220V AC 50HZ； DC4.2V
4	探測器	硅二極管（符合CIE的光譜光視效率函數V)λ))	13	電源供應	鋰電（5000mah）
5	顯示器	液晶數字顯示表	14	使用溫度	-15°C ~ +50°C
6	測量范圍	0～3000cd·lx-1·m-2	15	儲藏溫度	-30°C ~ +85°C
7	校準顏色數量	12種	16	操作濕度	10 ~ 90%，無結露
8	連續工作時間	≈12 小時	17	備注	無需每次開機都進行校準
9	數據儲存	10000條測試信息

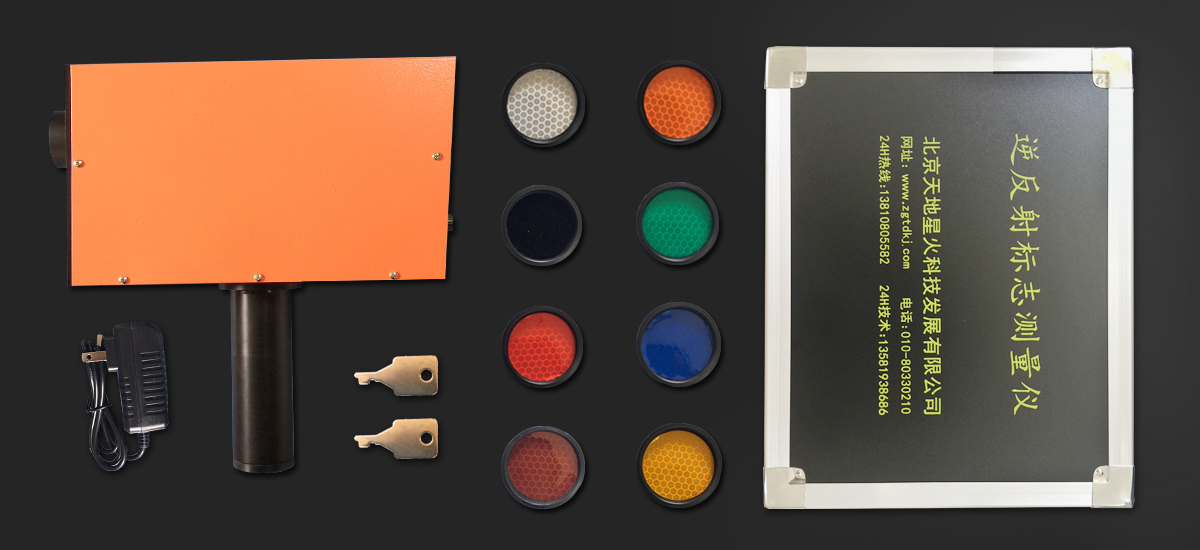

裝箱清單
編號	品類	數量	編號	品類	數量
1	逆反射標志測量儀主機	壹臺	8	藍色校準塊	壹塊
2	充電器	壹只	9	橙色校準塊	壹塊
3	黑色調零塊	壹塊	10	棕色校準塊	壹塊
4	白色校準塊	壹塊	11	產品說明書	壹份
5	黃色校準塊	壹塊	12	產品合格證	壹份
6	紅色校準塊	壹塊	13	校準證書	壹份
7	綠色校準塊	壹塊	14	產品保修卡	壹份
15	讀卡器	壹個	16	便攜箱	壹個
