一、 產品概述

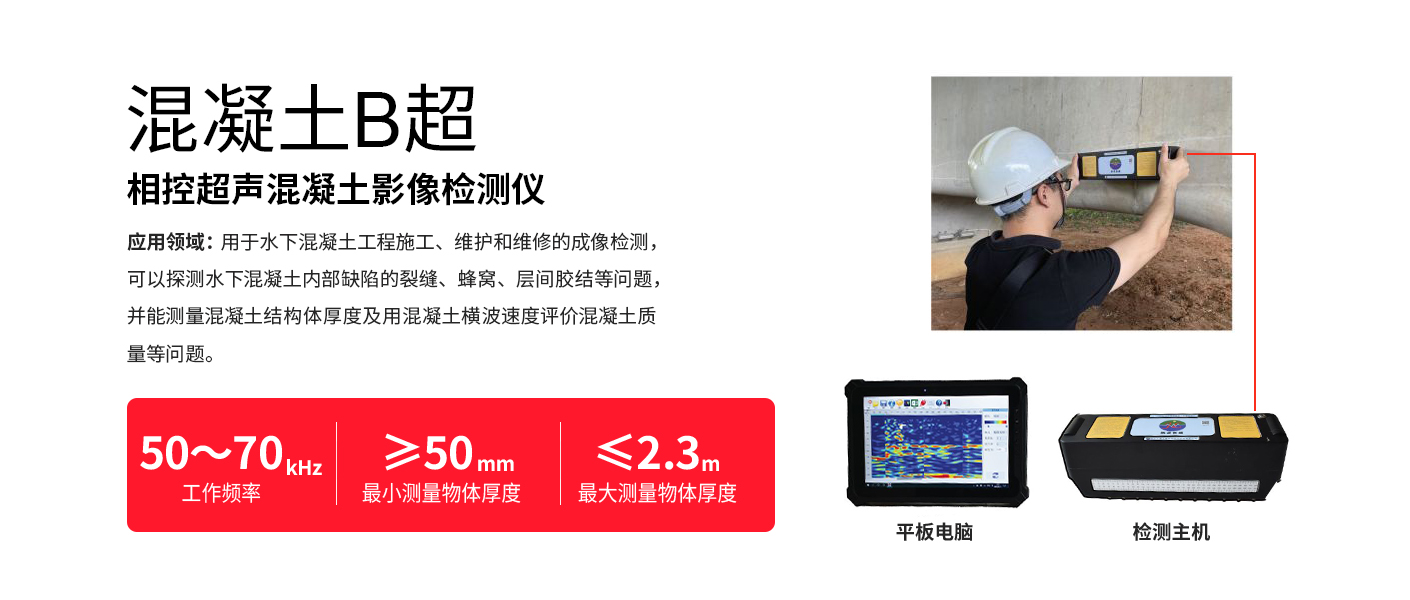

JL-UCID(B)相控超聲混凝土影像檢測儀(混凝土“B超”),應用于混凝土工程施工、維護、維修的無損檢測儀器,可以探測混凝土內部的缺陷、裂縫、蜂窩、層間膠結、管道位置等問題,利用混凝土橫波速度評價混凝土質量等問題。可測量混凝土厚度,檢測厚度最大2.3米。測量結果呈現方式有:斷面影像、3D影像,結果直觀易懂。
二、 應用領域
1、工業、民用建筑工程的水下混凝土施工、維護及維修的檢測;
2、公路、鐵路橋梁、隧道和路面工程的水下混凝土施工、維護及維修的檢測;
3、水利、電力工程的水下混凝土施工、維護及維修的檢測;
4、飛機跑道、國防工程的水下混凝土施工、維護及維修的檢測。
三、 功能特點

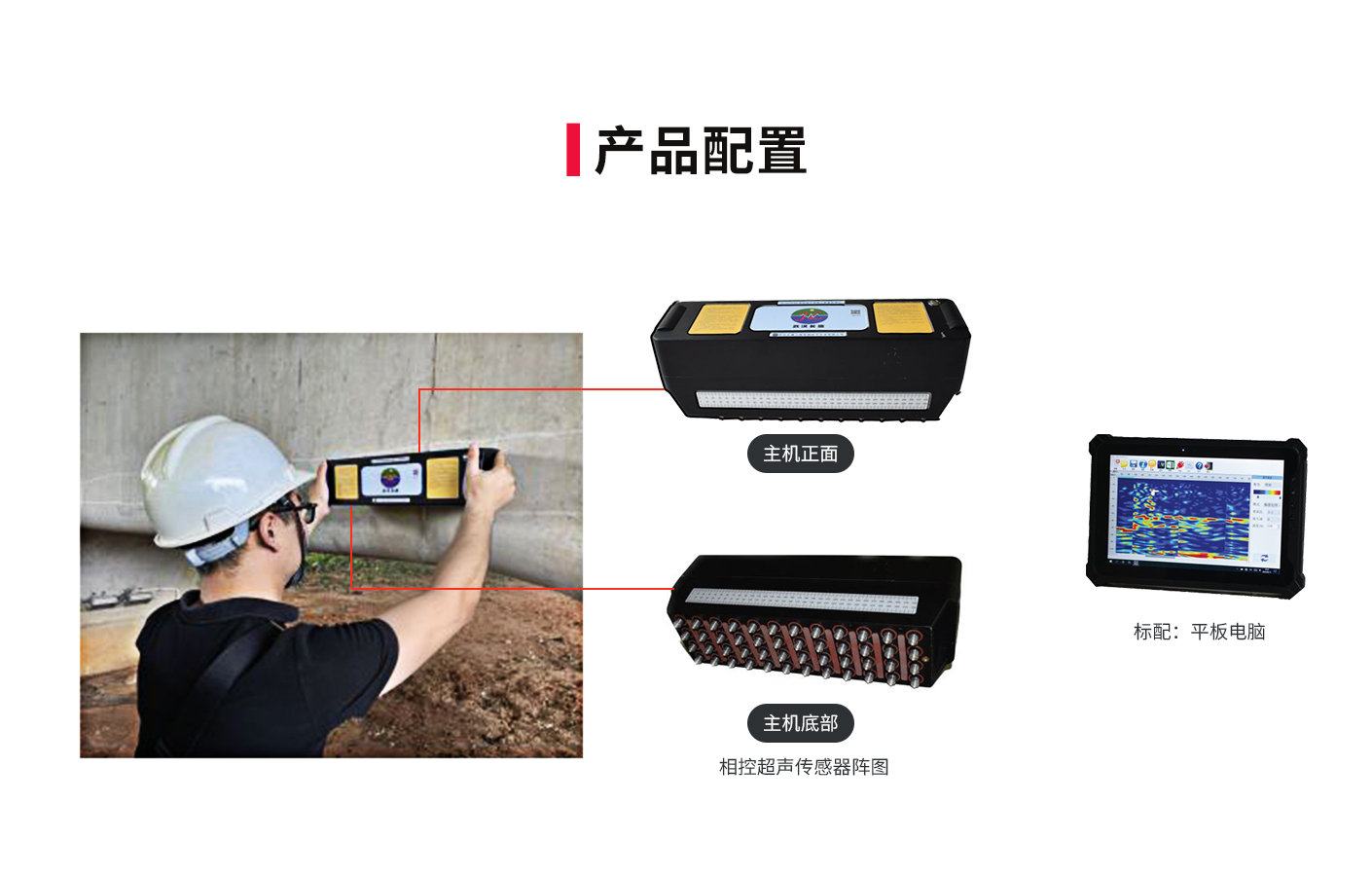

1、陣列式發射和相位天線接收系統
2、干耦合、點接觸、高靈敏度超聲波換能器
3、適應粗糙和不光滑的表面;
4、超聲橫波檢測并自動測量橫波速度;
5、程序放大、可調脈沖激發頻率;
6、合成孔徑超聲即時成像、物體內部影像可視化:7、定位被測物體內部缺陷坐標;
8、檢測成像斷面寬、效率高、準確性好
四、 功能特點
1、陣列式發射和相位天線接收系統
2、干耦合、點接觸、高靈敏度超聲波換能器
3、適應粗糙和不光滑的表面
4、超聲橫波檢測并自動測量橫波速度
5、程序放大、可調脈沖激發頻率
6、合成孔徑超聲即時成像、物體內部影像可視化
7、定位被測物體內部缺陷坐標
8、檢測成像斷面寬、效率高、準確性好
9、被檢物體表面無需做高要求的準備
10、獨立wifi無線連接實時采集、處理、存儲數據無需連線

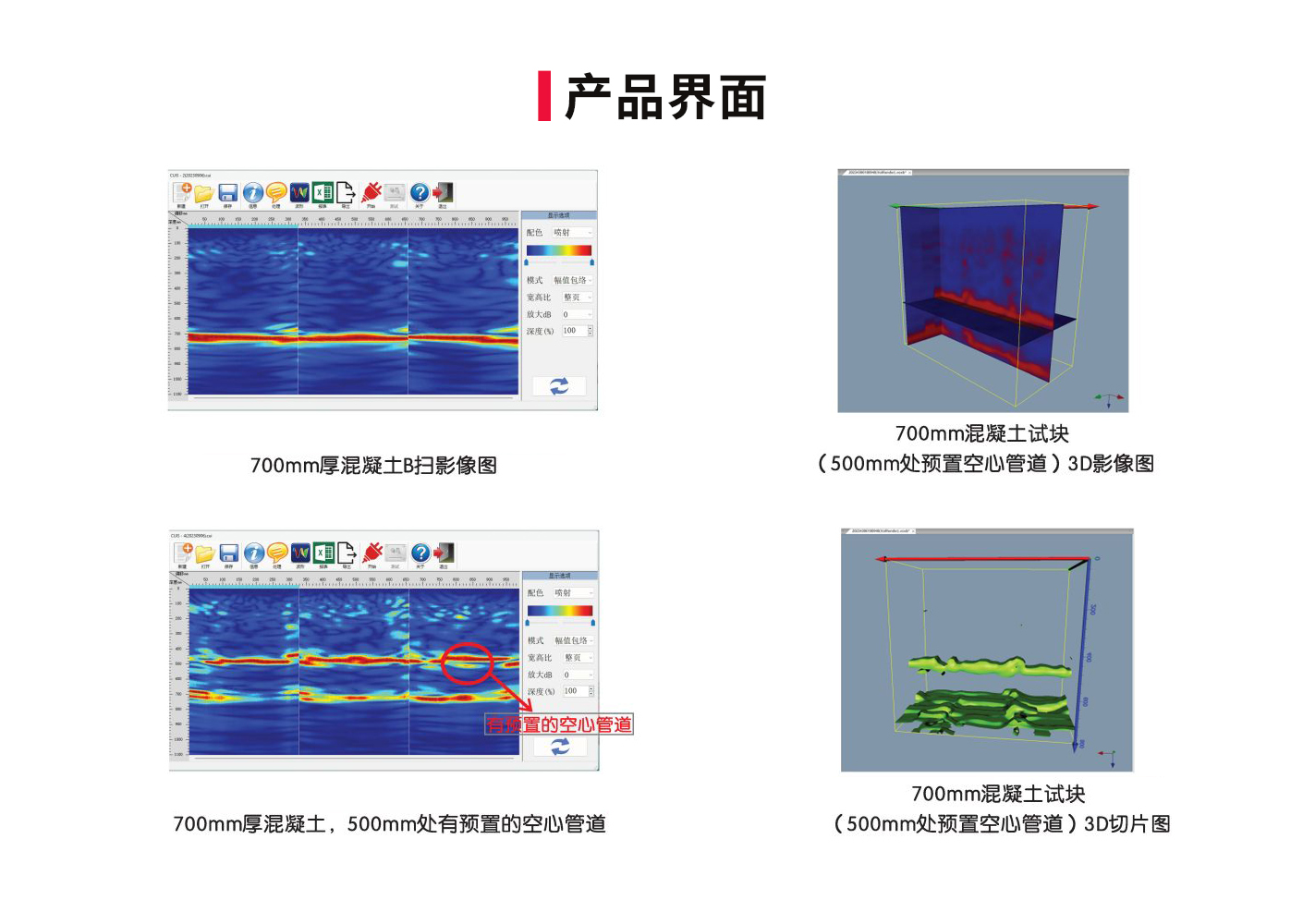

11、可分析顯示線、面、立體(3D)掃描影像結果
12、大屏顯示、更能清楚的顯示影像細節
13、中文界面、觸摸屏和熱鍵操作、使用簡便
五、 技術參數
工作頻率:50~70kHz;
超聲換能器數量:4*12=48(個)
最小測量物體厚度:>50mm;
最大測量物體厚度:<2.3m;
最小缺陷識別尺寸:15mm左右;
工程平板尺寸:10.1寸
運行內存:8G
存儲容量:128G
數據端口:USB(1個)
工作溫度:-10℃~+50℃
重量:6.7kg;
電源:陣列探頭內置12伏鋰電池,連續工作時間7-8小時
